Bedienung

Login

Bevor Tunnel aufgebaut werden können, muss sich der Anwender am DeviceCenter authentifizieren. Dafür können auf der Seite Login alle notwendigen Informationen konfiguriert werden.

01.01 login

FeldBeschreibung

Url

URL / Host der DeviceCenter Instanz

Username

Benutzername des Anwenders

Password

Passwort des Benutzers

Proxy

HTTP Proxy für Verbindungen

SSL

Prüft die Gültigkeit von SSL Zertifikaten. Sollte nur in Ausnahmefällen deaktiviert bleiben!

Nach einem Klick auf Login erscheint eine Erfolgmeldung, sofern die eingebenen Informationen richtig sind.

01.02 login succeed

Devices

Sobald der Login erfolgt ist, lässt sich auf der Seite Devices die Geräteübersicht mit einem Klick auf Refresh aktualisieren. Es werden alle verfügbaren Geräte mit deren Namen, Online-Status und der Anzahl offener Verbindungen zum DeviceCenter angezeigt.

02 devices

Create New Connection

Nach der Auswahl des Gerätes zu dem eine Verbindung aufgebaut werden soll, lassen sich im Abschnitt Create Connection alle notwendigen Informationen erfassen. Hier am Beispiel der EdgeGateway UI:

03.01 create connection

FeldBeschreibung

Name

Lokaler Name der Verbindung

Local Port

Port unter dem die Verbindung auf dem Service PC verfügbar ist. Kann beliebig gewählt werden (sollte größer als 1024 sein).

Protocol

Auswahl des Transport Protokolls

IP

IP Adresse des Targets. Falls sich der gewünschte Dienst auf dem selben EdgeDevice befindet wie das EdgeGateway, dann die IP des localhosts (127.0.0.1) verwenden. Es ist eine DNS Auflösung möglich. Daher sind die IP-Adressen zu verwenden.

Port

Port des gewünschten Dienstes

Häufig vewendete Dienste

PortDienstDienst Client (Beispiel)

22

SSH

SSH CLI

80

HTTP (EdgeGateway UI)

Browser

102

ISO on TCP / RFC 1006 / S7 Comm

TIA Portal

443

HTTPS (EdgeGateway UI)

Browser

502

Modbus TCP

Modbus TCP Client

1522

SSH auf RoboGate EdgeDevice xCom

SSH CLI

4840

OPC UA

UA Expert

5900

VNC

UltraVNC Viewer

48898

Beckhoff ADS

TwinCat

03.02 connection created

Nachdem eine Verbindung mit dem Klick auf Create erstellt wurde, erscheint diese in der Liste im Abschnitt Device Connections. Der Status kann mit einem Klick auf Refresh aktualisiert werden. Die Liste zeigt neben den konfigurierten Informationen ebenfalls den Zustand der Teilverbindungen an:

NameBeschreibung

ClientConnected

Der RemoteManagent Client auf dem Service PC ist mit dem DeviceCenter verbunden

DeviceConnected

Das EdgeGateway hat die Verbindung mit dem DeviceCenter aufgebaut

TargetConnected

Das EdgeGateway hat die Verbindung zur Ziel IP aufgebaut

ConnectionEstablished

Der Tunnel wird durch den Service Client verwendet (nach erstmaliger Benutzung).

03.03 connected

Für das Beispiel lässt sich nun die EdgeGateway UI im Browser (in diesem Fall der Service Client) unter der Adresse http://localhost:4350 erreichen.

03.04 webui

Manage Connection

Nach Auswahl einer aktiven Verbindung sind folgende Optionen verfügbar:

OptionBeschreibung

Stop

Schließt die Verbindung zwischen RemoteManagement Client und DeviceCenter.

Delete

Schließt und entfernt den Tunnel vollständig

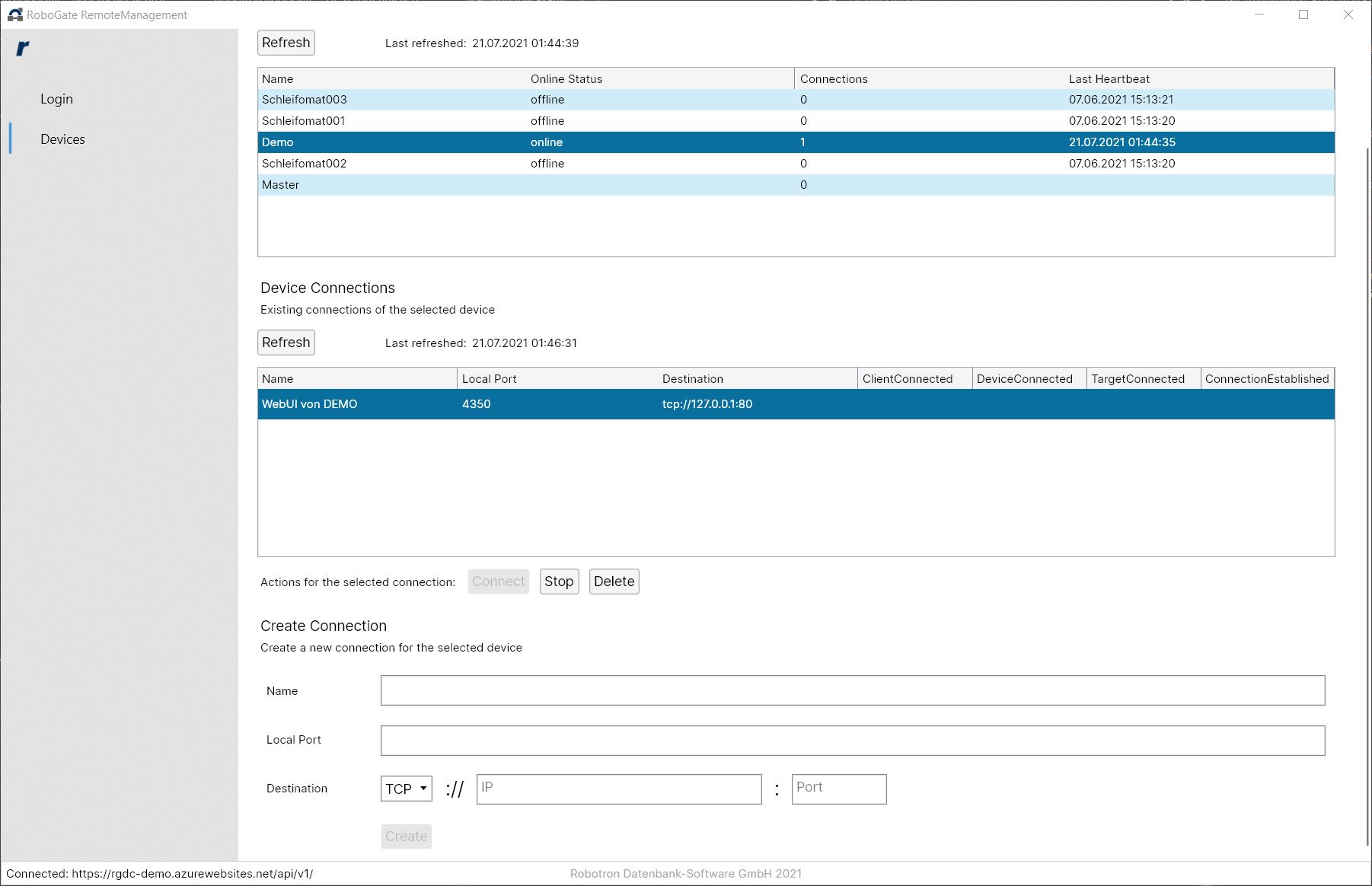

04.01 connection management active

Stop Active Connection

Schließt die Verbindung zwischen RemoteManagement Client und DeviceCenter. Die Verbindung zwischen EdgeDevice und DeviceCenter bleibt zur Wiederverwendung geöffnet.

04.02 connection stopped

Nach Auswahl einer gestoppten Verbindung sind folgende Optionen verfügbar:

OptionBeschreibung

Connect

Nimmt die Verbindung zum Gerät wieder auf, sofern diese lokal konfiguriert wurde

Delete

Schließt und entfernt den kompletten Tunnel

04.03 connection management stopped

Delete Connection

Schließt und entfernt den kompletten Tunnel. Alle Teilverbindungen werden abgebaut und stehen nicht mehr zur Verfügung. Diese Aktion erfordert eine Bestätigung.

04.04 connection management delete

Anschließend ist die Verbindung in der Liste nicht mehr verfügbar.

04.05 connection management deleted

Close Application

Während des Schließens der Anwendung wird darauf hingewiesen, dass offene Verbindungen nur geschlossen, nicht gelöscht werden. Das bedeutet die EdgeDevices halten die Verbindungen zum DeviceCenter offen und können nach einem Neustart der Applikation wieder verwendet werden.

06 close
